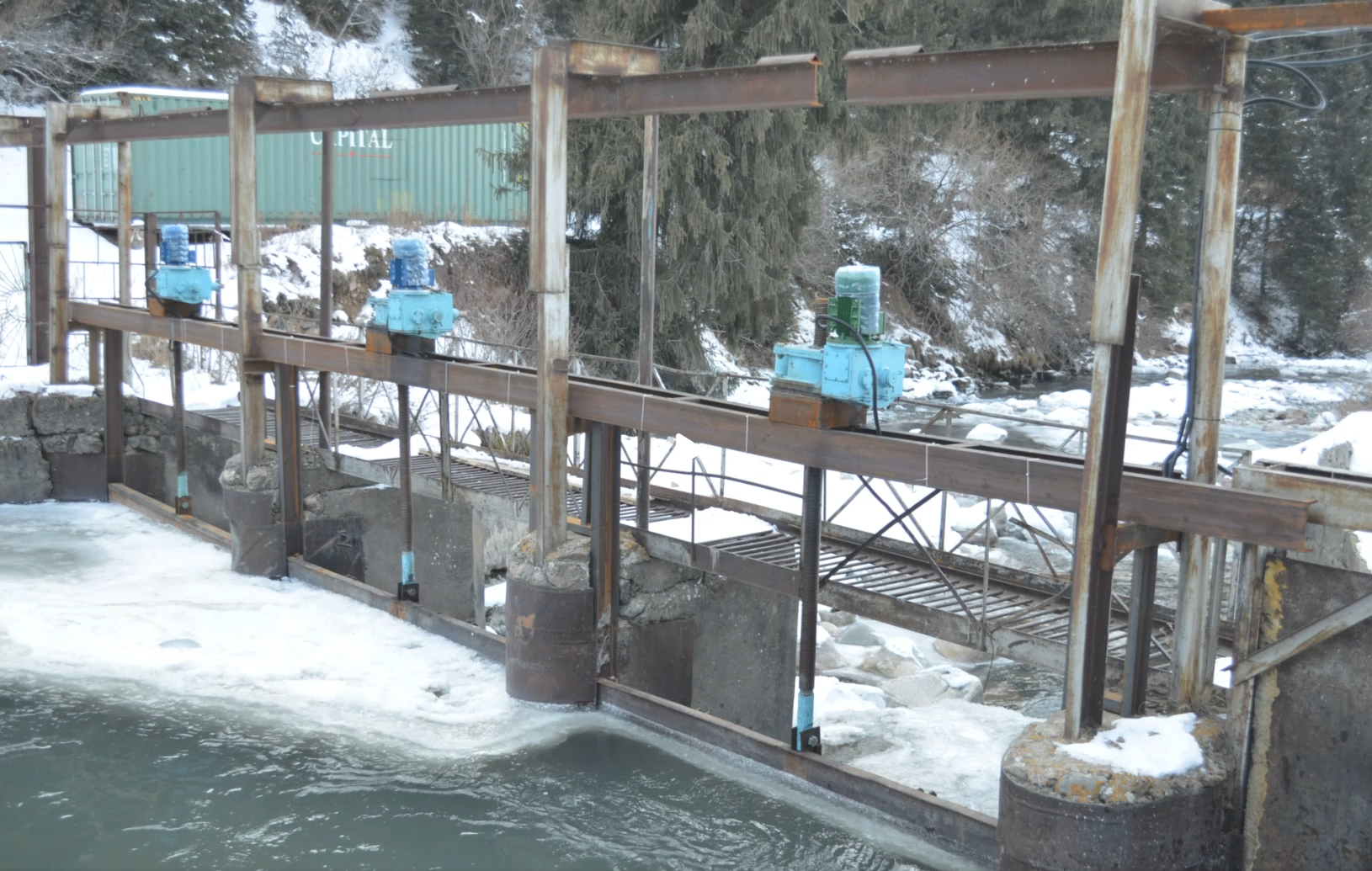

Водозабор

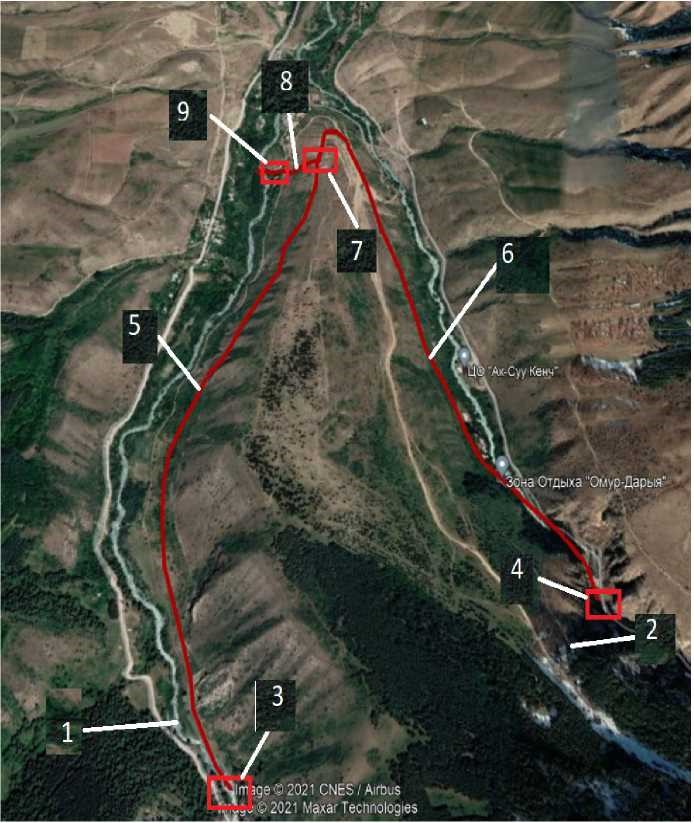

Схема размещения на местности основных сооружений ГЭС
1 — река Арашан;
2 — река Ак-Суу;
3 — водозаборное сооружение на реке Арашан;
4 — водозаборное сооружение на реке Ак-Суу;
5 — деривационный канал от водозаборного сооружения на реке Арашан;
6 — деривационный канал от водозаборного сооружения на реке Ак-Суу;
7 — напорный бассейн;

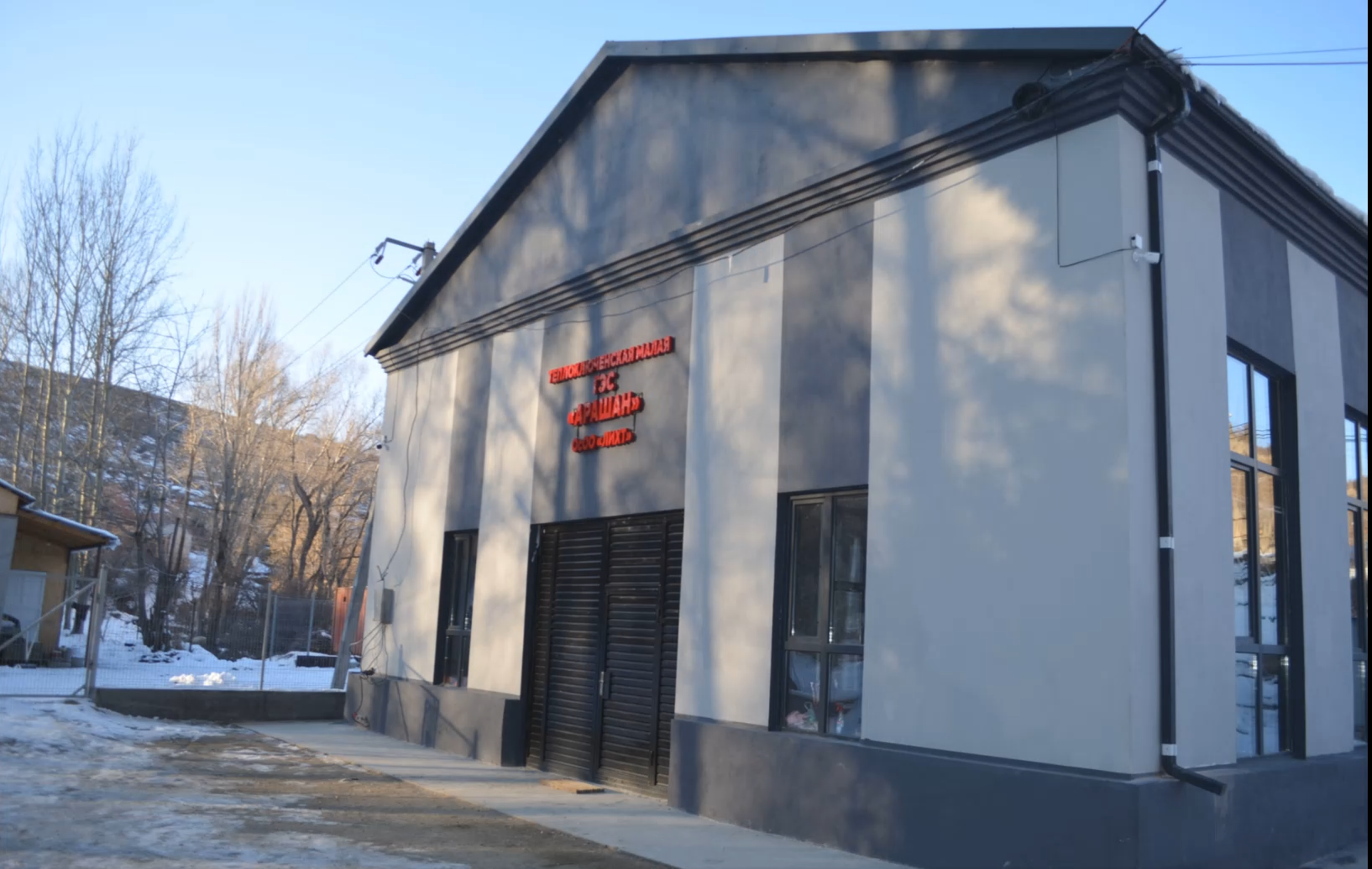

8 — турбинный водовод d=1400 мм; 9 — здание ГЭС с отводящим каналом.
Из каналов вода подается в отстойник, далее по деривационным каналам — в напорный бассейн, оборудованный сороудерживающей решёткой и затворами для регулирования подачи воды в турбинный водовод d=1400 мм.
Длина деривационного канала на р. Аксу — 1798,0 м.
Длина деривационного канала на р. Арашан — 1718,0 м.
Длина деривационного канала на р. Арашан — 1718,0 м.

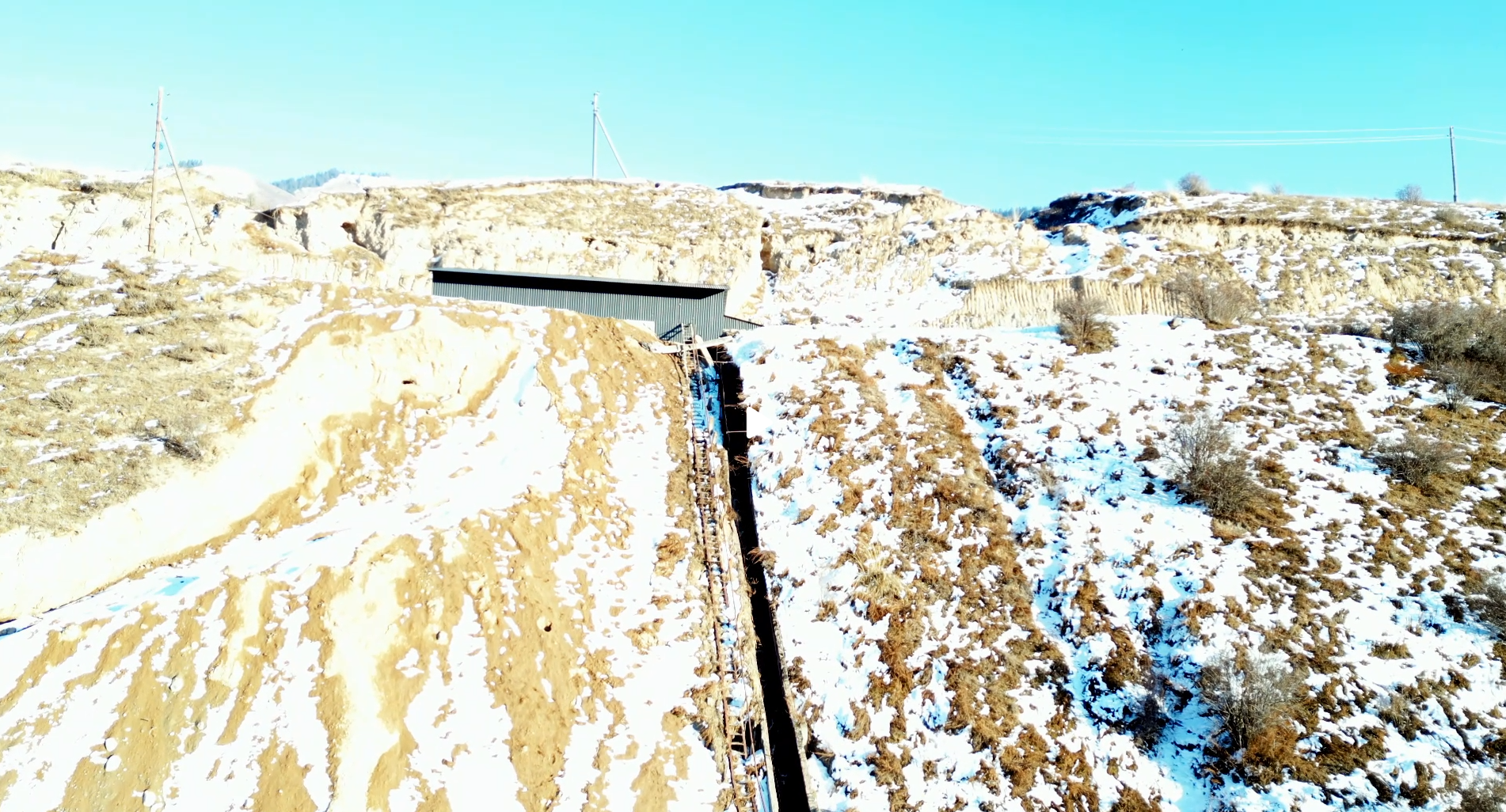

Деривационный водовод Д 1400 мм, подает воду на один гидроагрегат, расположенный в машинном зале ГЭС.
Отметка низа напорной трубы у водонапорного бассейна — 1943,28 м, отметка низа трубы у входа в гидроагрегат — 1881,28 м. Напор нетто — 62,0 м.
Отметка воды в водонапорном бассейне проектируемой МГЭС — 1945,50 м.
Станционная площадка располагается на правом берегу реки Арашан на отметке 1880,46 м (отметка ЧП здания МГЭС).
Отметка низа напорной трубы у водонапорного бассейна — 1943,28 м, отметка низа трубы у входа в гидроагрегат — 1881,28 м. Напор нетто — 62,0 м.
Отметка воды в водонапорном бассейне проектируемой МГЭС — 1945,50 м.
Станционная площадка располагается на правом берегу реки Арашан на отметке 1880,46 м (отметка ЧП здания МГЭС).
